Westland Lynx – Army/Marines Versions

Some great pics from Tony (sniperUK) taken at Carrickmore RUC station 1983-84.

From Graham James

Westland Lynx AH7, XZ215, Army Air Corps

All the material presented in this website was collected on the internet. The Copyrights, marks or any e-mail information in all pictures will be preserved. This website aims to gather material for research and thus be a multiplier of information to plastic modeling. So enjoy it.

11/04/201511/04/2015

Westland Lynx – Army/Marines Versions

From Graham James

Tony (sniperUK) taken at Carrickmore RUC station 1983-84.

XZ208, Pics from Greg Buckley, This is one of the options on the New Airfix kit.

AH-7 Trails airframe, pics thanks to Graham Platt.

Army AH-7 again thanks to Graham.

Royal Marines Lynx, pics by G Platt

XZ643 Pics thanks to David H

XZ176 in NI fit. Pics thanks to Fred (a.k.a Black Knight)

Source: http://www.britmodeller.com

11/04/201511/04/2015

Quiz 001

Tell me the helicopter’s name.

16/09/201416/09/2014

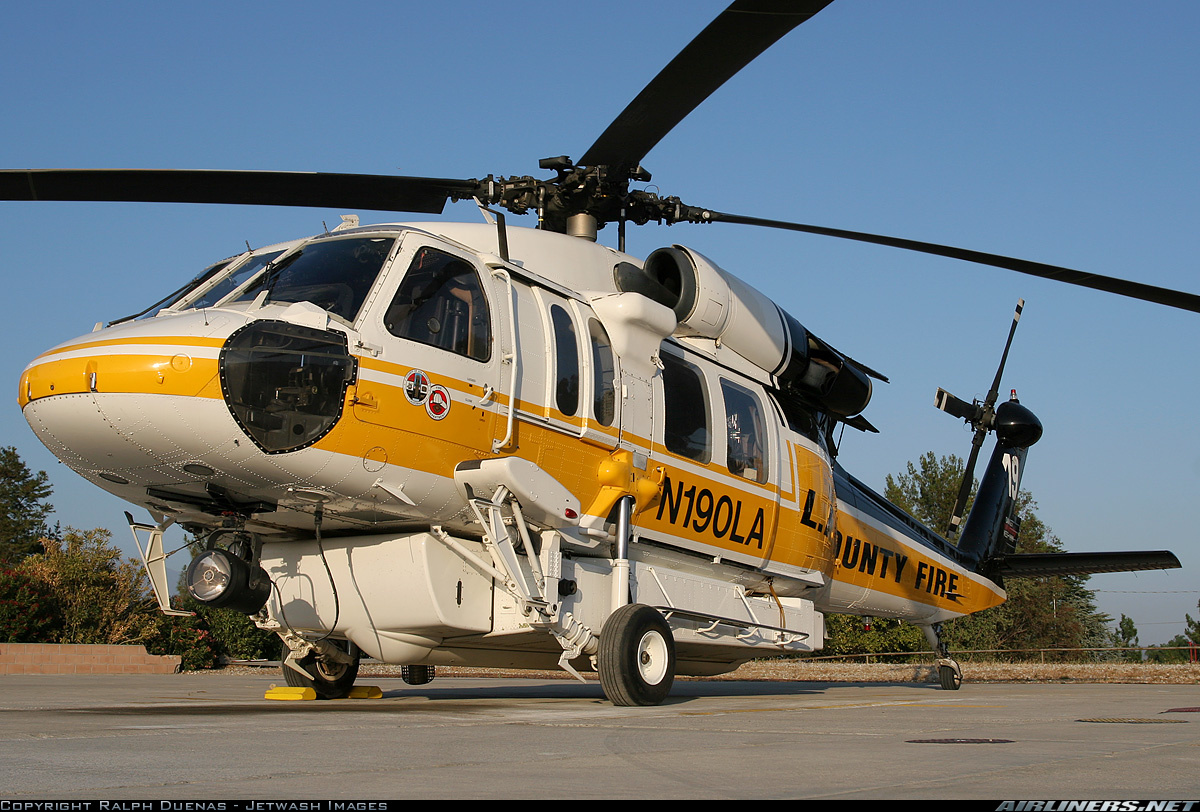

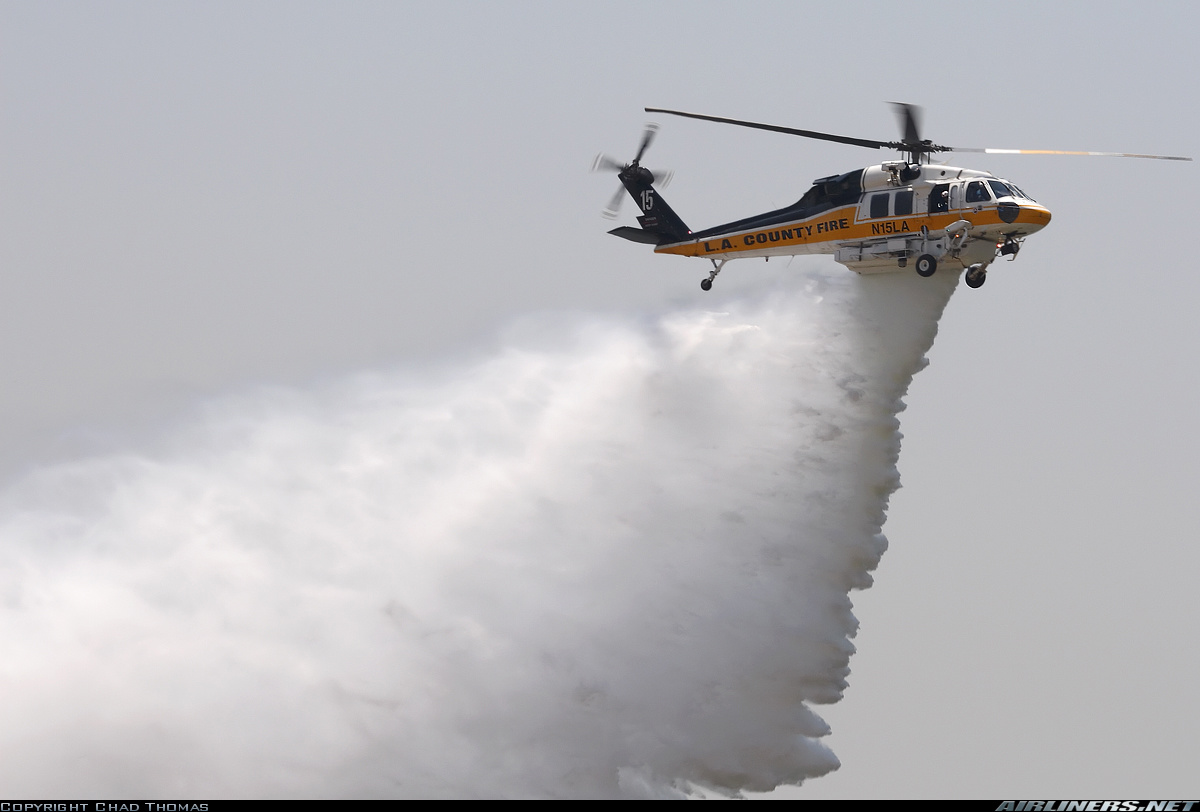

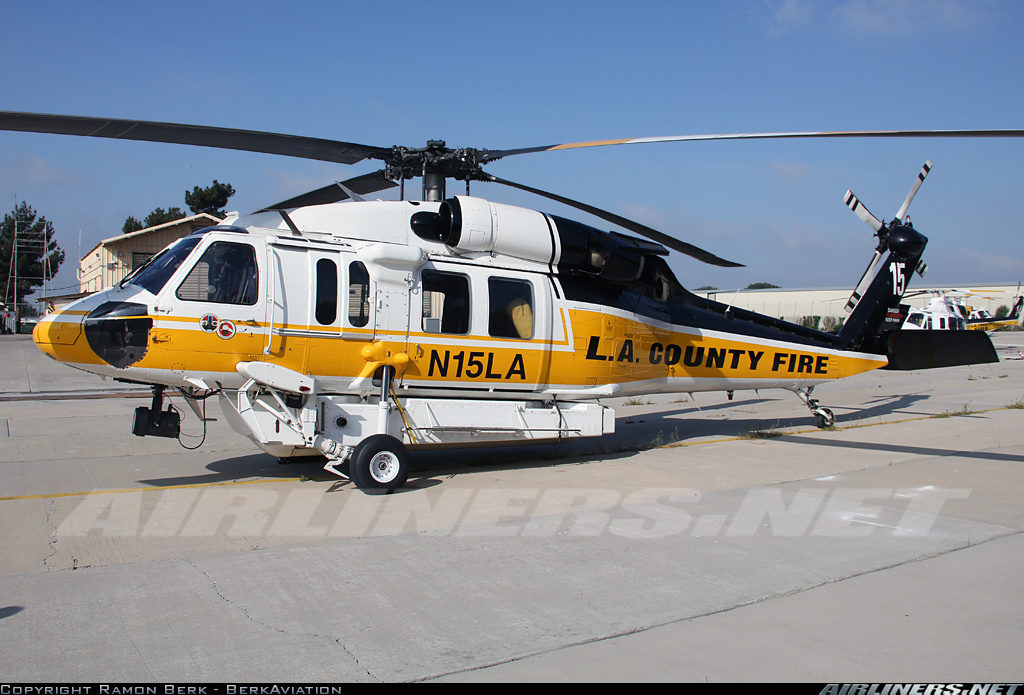

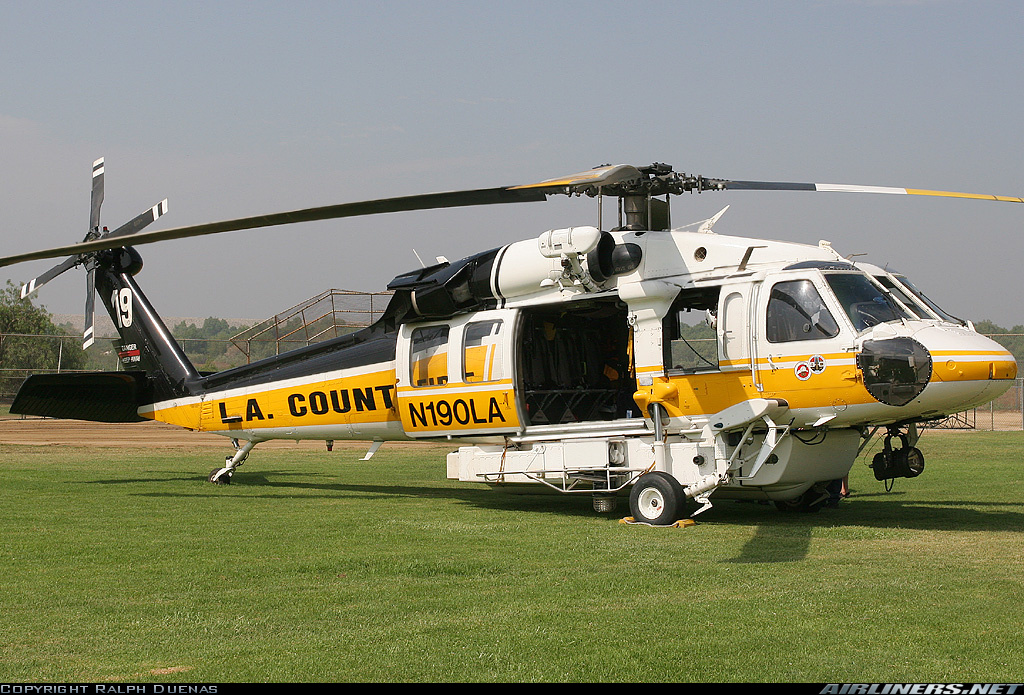

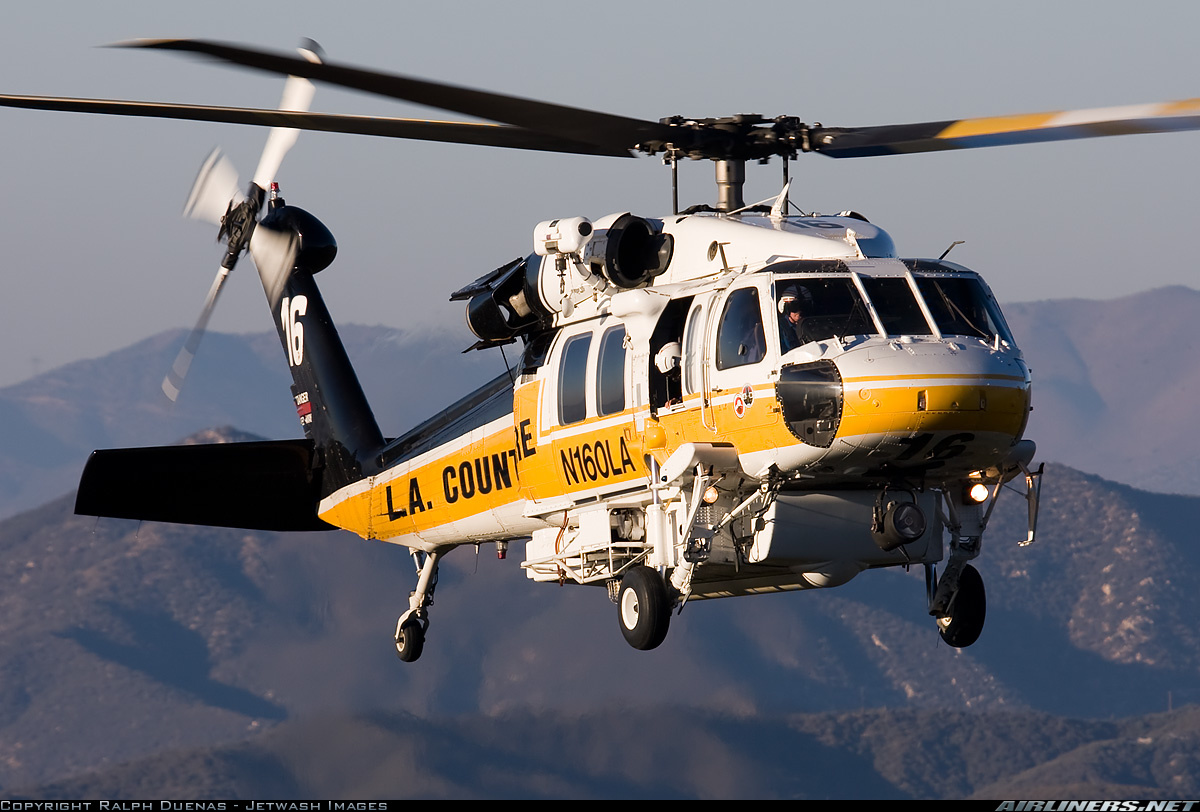

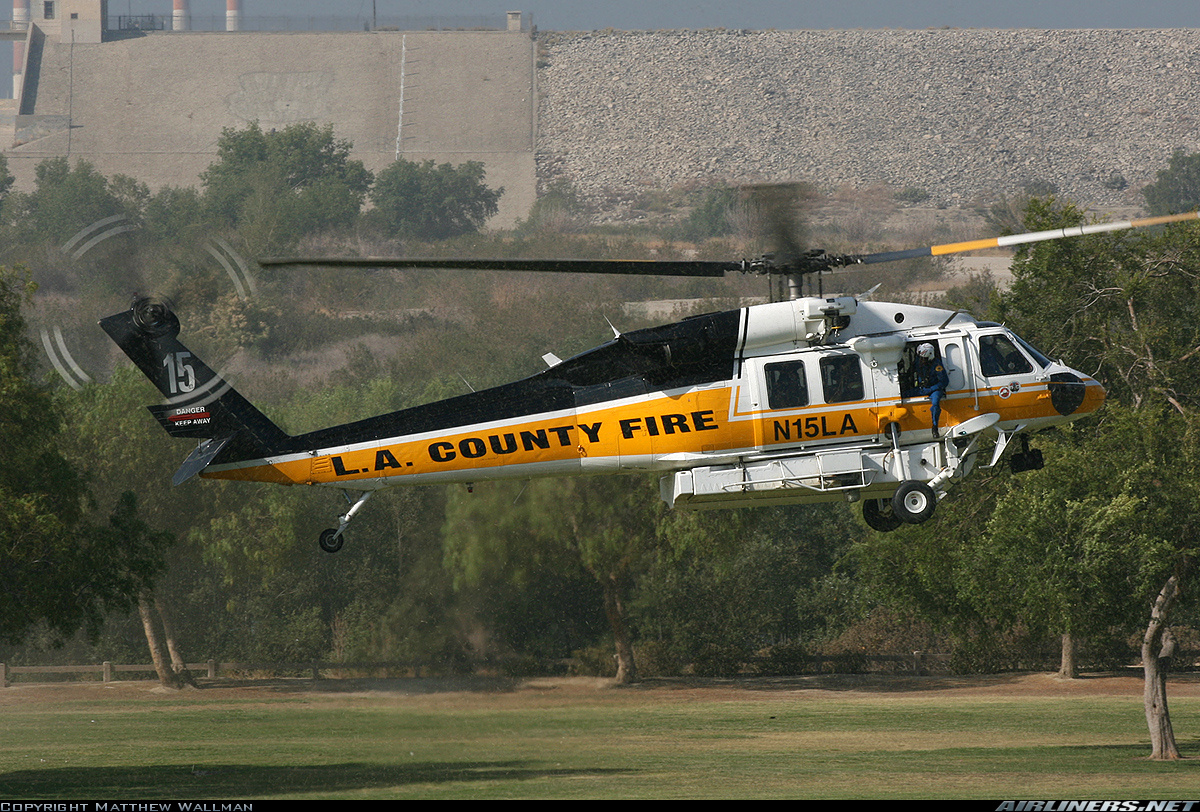

Sikorsky S70 Fire Hawk

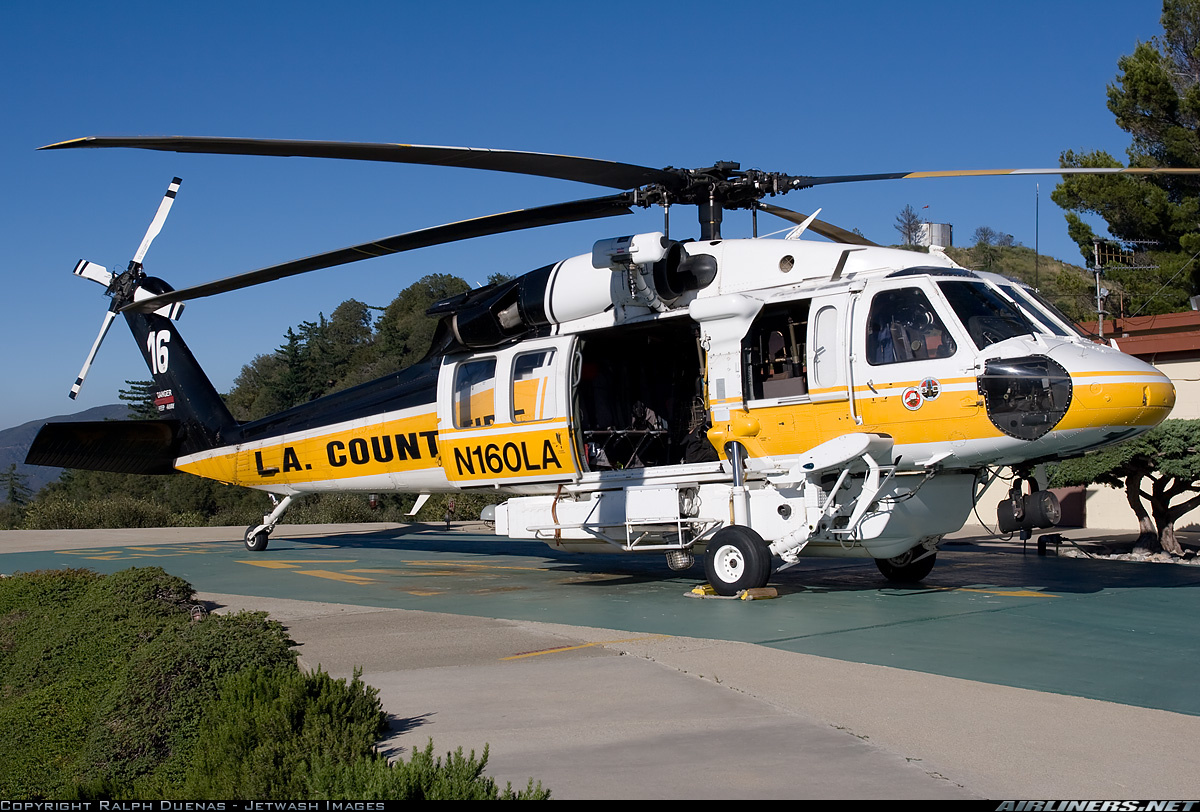

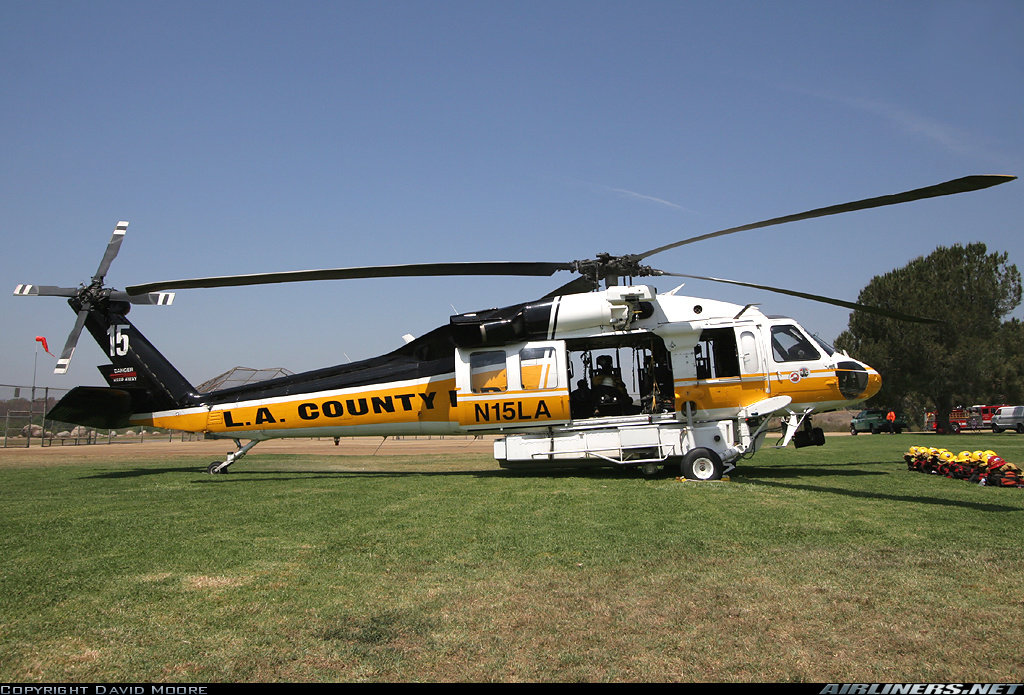

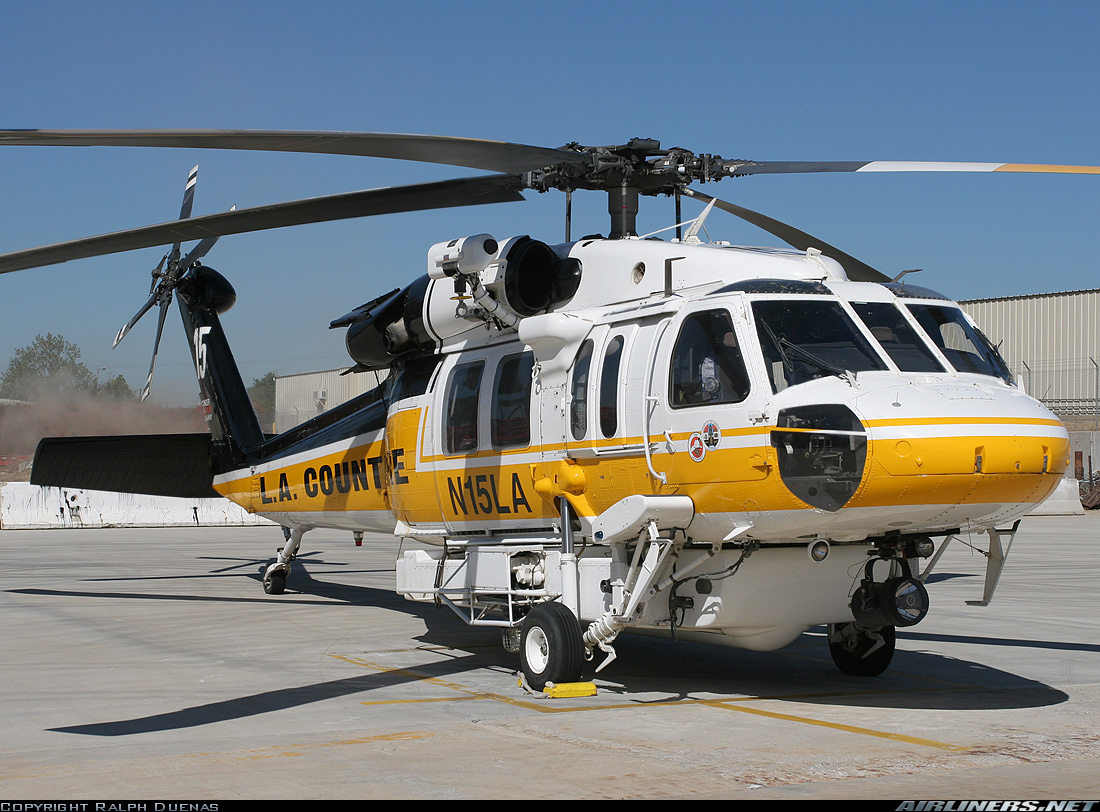

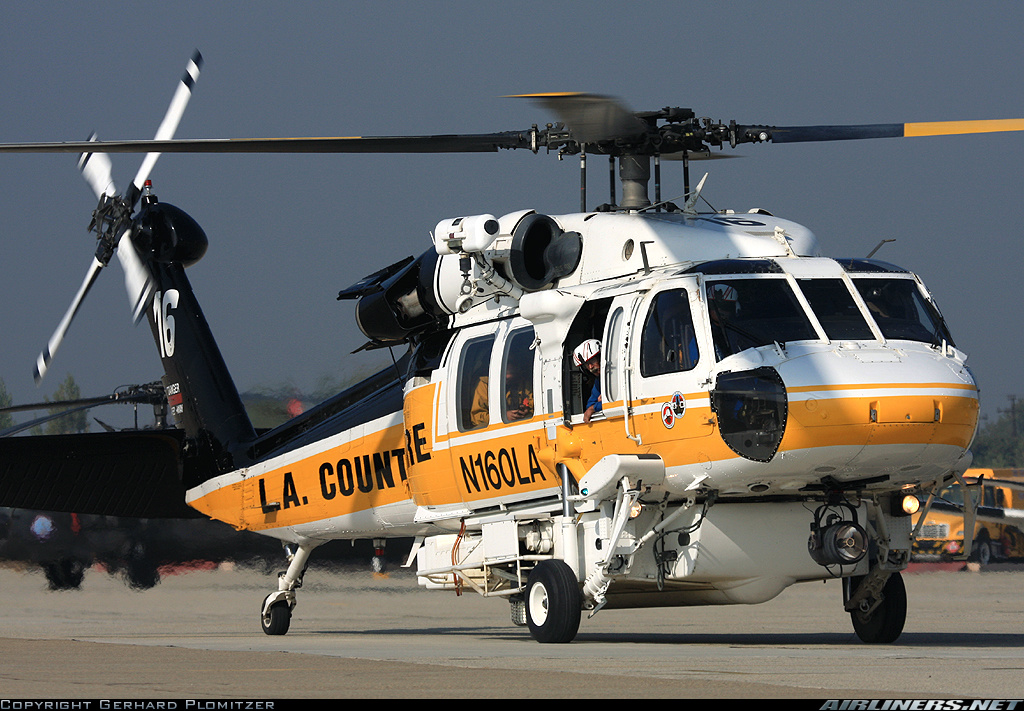

Sikorsky S70 Firehawk L.A. County

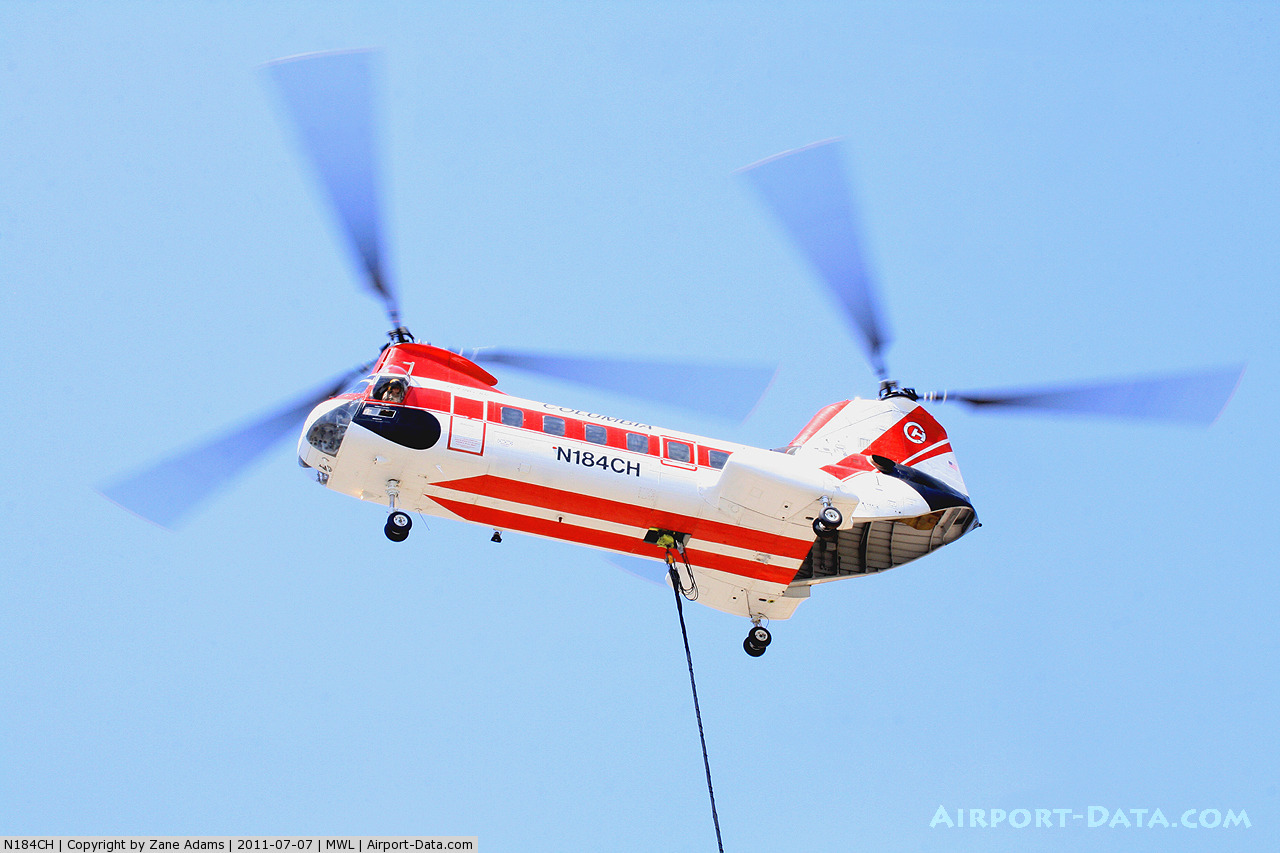

Sky Crane and Sikorsky S70 Firehawk L.A. County

Sikorsky S70 Firehawk L.A. County

08/09/2014

H/CH-21 Shawnee/Vertol 44

The H/CH-21 Shawnee/Vertol 44 was the first helicopter to make a nonstop transcontinental flight across the United States. Originally designed for high-altitude, cold-weather operations, the first H-21s joined the U.S. Air Force in 1953 for rescue operations in the Arctic. Proving to be rugged and reliable, the Shawnee also served in Alaska, Northern Canada and Greenland.

Initially designated Piasecki Model 44, the H-21 Shawnee was the fourth tandem-rotor helicopter designed by Frank Piasecki, founder of the P-V Engineering Forum, later the Piasecki Helicopter Corp. After Piasecki left the enterprise in 1955, it became the Vertol Aircraft Corp. Boeing bought Vertol in 1960.

Although the Shawnee usually had a crew of two (pilot and copilot), it could carry either 20 fully-equipped troops or 12 litter patients. It earned the nickname of the U.S. Air Force “Workhorse” and, along with others in the tandem-rotor series, was also called the “flying banana.”

The U.S. Air Force took its first delivery of the H-21 in August 1957, and the helicopter was deployed to Myrtle Beach Air Force Base, S.C., and Havana, Cuba.

Redesignated CH-21B in 1962, the CH-21 served in Vietnam until 1964, when it was replaced by UH-1 “Huey” and the CH-47 Chinook. The Shawnee went on to support the Utah Test and Training Range until its retirement in April 1971, to Davis-Monthan Air Force Base, Ariz. It was dropped from the Air Force inventory the following November.

The CH-21C version served in combat with the French in Algeria, as well as with the armed forces of Canada, Sweden and West Germany. The commercial transport version, the Vertol 44, was operated by several airlines. A total of 707 in the CH-21 series were built.

Specifications
First flight:	April 11, 1952
Model:	CH-21
Type:	Tandem-rotor helicopter
Fuselage length:	52 feet 7 inches
Overall length:	86 feet 4 inches (including rotor arcs)
Rotor diameter:	44 feet
Height:	15 feet 4 inches
Weight:	10,223 pounds loaded
Cruising speed:	90 mph
Maximum speed:	132 mph
Power:	1,425-hp Wright R-1820 radial engine
Range:	400 miles
Service ceiling:	19,200 feet
Accommodation:	2 crew, 20 fully-equipped troops or 12 litter patients and 2 medical attendants
Armament:	7.62 mm or 12.7 mm door guns (CH-21B/C)

Font: Boeing

H/CH-21 Shawnee/Vertol 44

TAll the material presented in this website was collected on the internet. The Copyrights, marks or any e-mail information in all pictures will be preserved. This website aims to gather material for research and thus be a multiplier of information to plastic modeling. So enjoy it.

08/09/201408/09/2014

O RETORNO

O Rotor Toni ficou parado por longa data.

MOTIVO:

Mudanças, muitas mudanças, vagando entre Fortaleza e Paraná. Todos sabem o quanto é terrível para o os kits todas estas mudanças.

Resultado, todos os kits sem excessão, avariados muitos bem avariados.

Desanimador mesmo, terminar um kit e colocar na caixa, e não em um expositor também é outro fator que prejudica. O apartamento onde moro tem muita poeira. Sempre que se termina algo precisa guardar tudo. E “armar” o circo e desarmar todos os dias, todos sabem que também enche.

Estive este ano e meio que passou totalmente absorvido pelo serviço, para quem ainda não sabe, atuava como Diretor de Arte, em uma empresa de WEB. Chegar em casa exausto é rotina.

Porém os ventos estão mudando e agora, espero, é para valer.

Refeito o layout do site, agora mais vontade de postar.

Seguir o exemplo do meu grande amigo MACIEL com seu blog exemplar modesmimoBR, que possui uma assiduidade fantástica de postagem.

Com certeza minha assiduidade não será assim, visto que faço mil coisas ao mesmo tempo sem me dedicar a nada excluisvamente. Mantenho 6 blogs com este, fora o site pessoal http://www.gugadetoni.com.br

O Rotor Toni possui muitas visitas de outros países, com uma média de 20 acessos diários mesmo como o blog parado, ou seja, tem cumprido o seu papel dentro da proposta.

Ser fonte de pesquisa para plastimodelistas aficcionados por rotores.

Para ajudar tive minha cam furtada. ¬¬

Ou seja, fotos por enquanto só de webcam mesmo, mas ela tem uma boa macro.

Abaixo uma foto tirada no início do ano quando pensei em recomeçar o hobby.

São os 3 kits que estão em bancada.

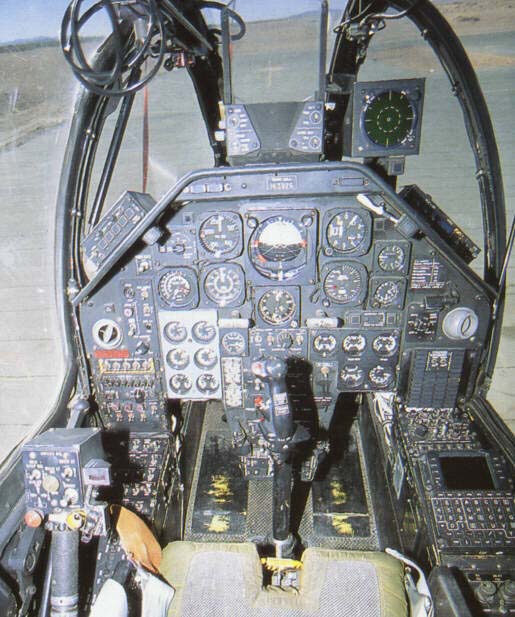

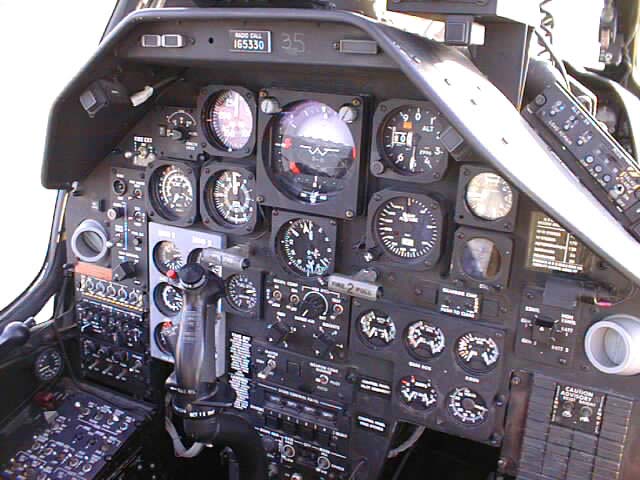

AH 1Z

Depois de estar praticamente finalizado como a foto do início, o AH-1Z volta para a bancada, esquis quebrados, cabides de bombas, esse o grosso… Antenas.. só sobrou os pingos onde estavam.

O TRIO

AH-1Z | Mi-24 | Sea King

SEA KING

A penas uma pré-montagem, kit da HASEGAWA, presente da mãe da Francesca (minha filha). É o meu kit mais estimado pelo valor sentimental.

Faz um tempo experimentei montar em série os kits para dar fluxo, pois possuo 22 helicópteros na caixa ainda. Porém desaconselho qualquer um. Além de não ser eficiente, a probabilidade de você não terminar nenhum é muito maior.

Este Sea King virá depois do Mi-24.

Mi-24

Comprei este kit qdo estava em Porto Alegre, ainda casado na época, vindo para Fortaleza pela primeira vez. Iniciei a montagem em 2007, ano que comecei o blog. Bem, depois de 3 anos parado, ele está praticamente na mesma.

Seguem algumas fotos para recomeçar.

Por enquanto é isso.

Grande abraço para todos os que visitam este blog. Deixem seu comentário, solicitem fotos postagens, será um prazer contribuir. Possuo uma coleção de mais de 8.200 fotos para postar.

GRANDE ABRAÇO.

Para saber mais sobre as outras postagens desta montagem clique aqui

29/06/200807/09/2014

Bristol MK.51 Sycamore 171

Motor: 1 motor a pistão , radial de 9 cilindros Alvis Leonides MK 173102
Velocidade máxima: 205 Km/h
Velocidade de cruzeiro: 160 Km/h
Comprimento: 14,10 m
Altura: 4,49 m
Largura: 3,40 m
Diâmetro do rotor: 14,80 m
Peso vazio: 1.850 Kg

Bristol Aircraft Ltd., divisão da Bristol Aeroplane Co.; desenvolvido a partir de 1960 pela Westand Aircraft.
Helicóptero de transporte, busca e salvamento, com tripulação de dois, mais três passegeios ou duas macas.
Embora o Bristol 171 tenha sido um dos primeiros helicópteros do mundo, mostrou-se bastante confiável e resistente, tendo prestado bons serviços em condições adversas.
A maioria destinou-se às Forças Armadas britânicas, e encontrou inúmeras utilizações em diversos campos de batalha.

O modelo existe tanto na 1/72 quanto na 1/48, sendo os dois fabricados pela Glencoe. Como todo modelo raro, temos que nos contentar com o que tem no mercado. Espere por bastante rebarba e, se gostar de scratch, boa diversão, pois realmente ele é pobre em detalhes. Pontos fortes no kit são o rotor bem detalhado, e as várias versões de pinuras para as quais vem os adesivos, estes também são de excelente qualidade.

Encontrei dois review na rede sobre o kit, que podem ajudar.
Reveiw 1
Review 2

Além disso algumas fotos para ajudar na pesquisa, e o guia de montagem do modelo na 1/72.

12/07/200707/09/2014

MI – 24 HIND MINIMODELS

31/05/200707/09/2014

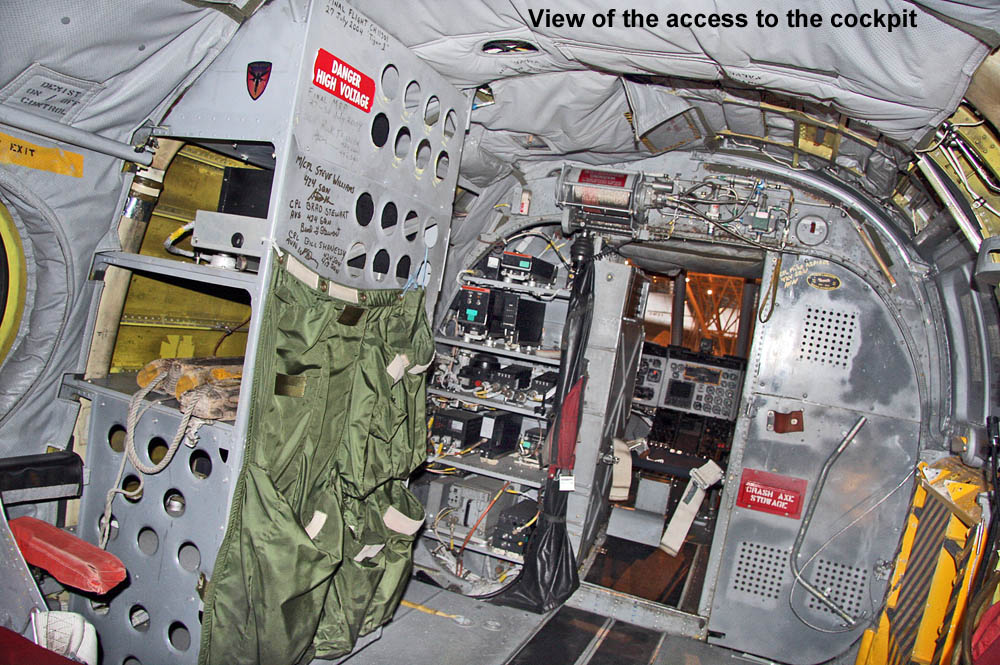

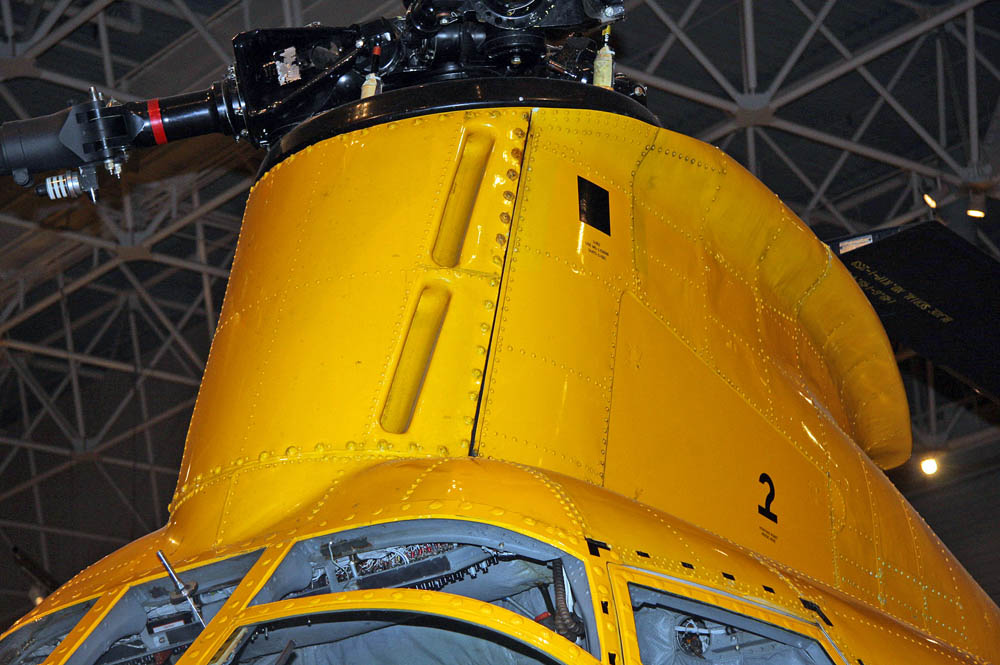

CH-47 Chinoock – Walkaround 01

Boeing/Vertol CH-47 Chinook

Comprimento (m): 30,18
Envergadura (m): 18,29
Altura (m): 5,68

Motores/Empuxo: 2x Textron Lycoming T55-L712 (4.500 shp)

Peso max. decol (kg): 22.650
Vel. cruzeiro: 265 km/h
MMO/VMO: 291 km/h
Alcance (km): 370
Teto de Serviço: 4.000

Tripulação: 3 + 44 soldados
Armamento: Nenhum, transporta até 12.700kg de carga.
fonte:http://www.jetsite.com.br/2004/mostra_aeronave.asp?codi=267

24/05/200707/09/2014

Klimow TV3-117

Utilizada por:

Ka-50,
sowie Ka-27, Ka-29, Ka-31,
Mi-24,
Mi-28A/H,
Ka-32

Main technical parameters:

Emergency power (H=0, V=0, ISA+22°C):
power, hp	2800
Takeoff power(H=0, V=0, ISA+15°C):
power, hp	2500
specific fuel consumption, g/hp/hr	199
Max. cruising power (H=3 km, V=500 km/hr, ISA):
power, hp	1750
specific fuel consumption, g/hp/hr	188
Overall dimensions:
length, mm	2914
width, mm	833
height, mm	1192
Mass, kg:	570

24/05/200707/09/2014

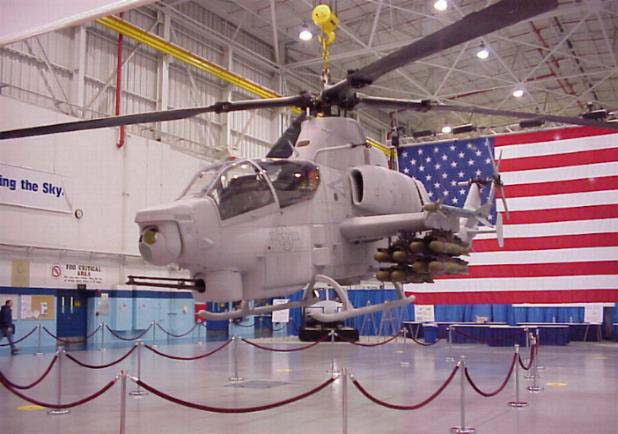

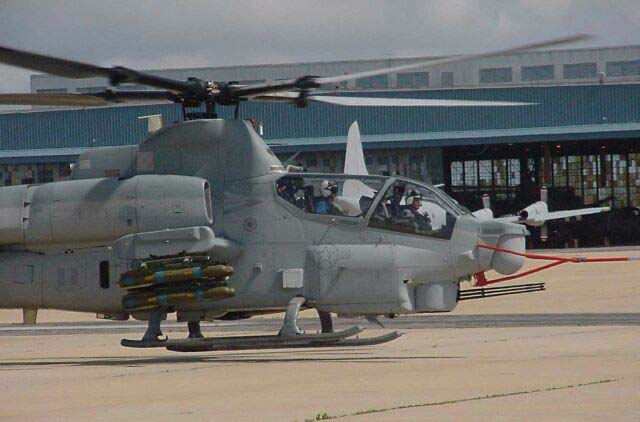

1:48 AH-1Z – Viper

1/48 Italeri nº: 858 AH-1Z Viper

Italeri nº858 AH-1Z

Italeri nº858

23/05/200707/09/2014

Osprey V-22 e MV-22 – Walkaround – 01

MV-22

V-22

Todo material apresentado foi coletado da internet. Sobre direitos autorais, todas as fotos com email ou alguma marcação continuaram assim. Este site tem como objetivo reunir material para pesquisa e assim ser um multiplicador de informações para plastimodelismo. Sendo assim aproveitem.

21/05/200707/09/2014

Mil Mi-8 – Walkaround – 01

21/05/200707/09/2014

Kaman K-Max – In Action

18/05/200707/09/2014

Mi-26 United Nation – Walkaround

18/05/200707/09/2014

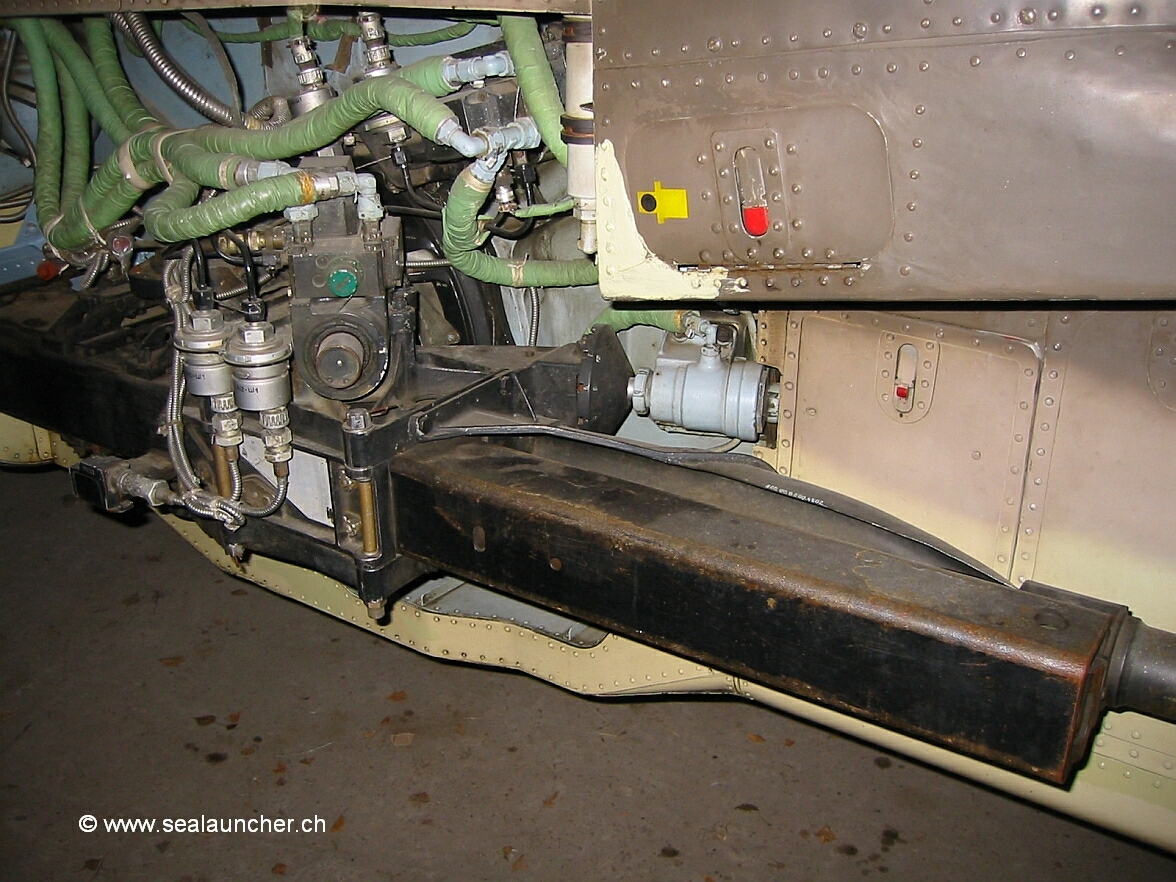

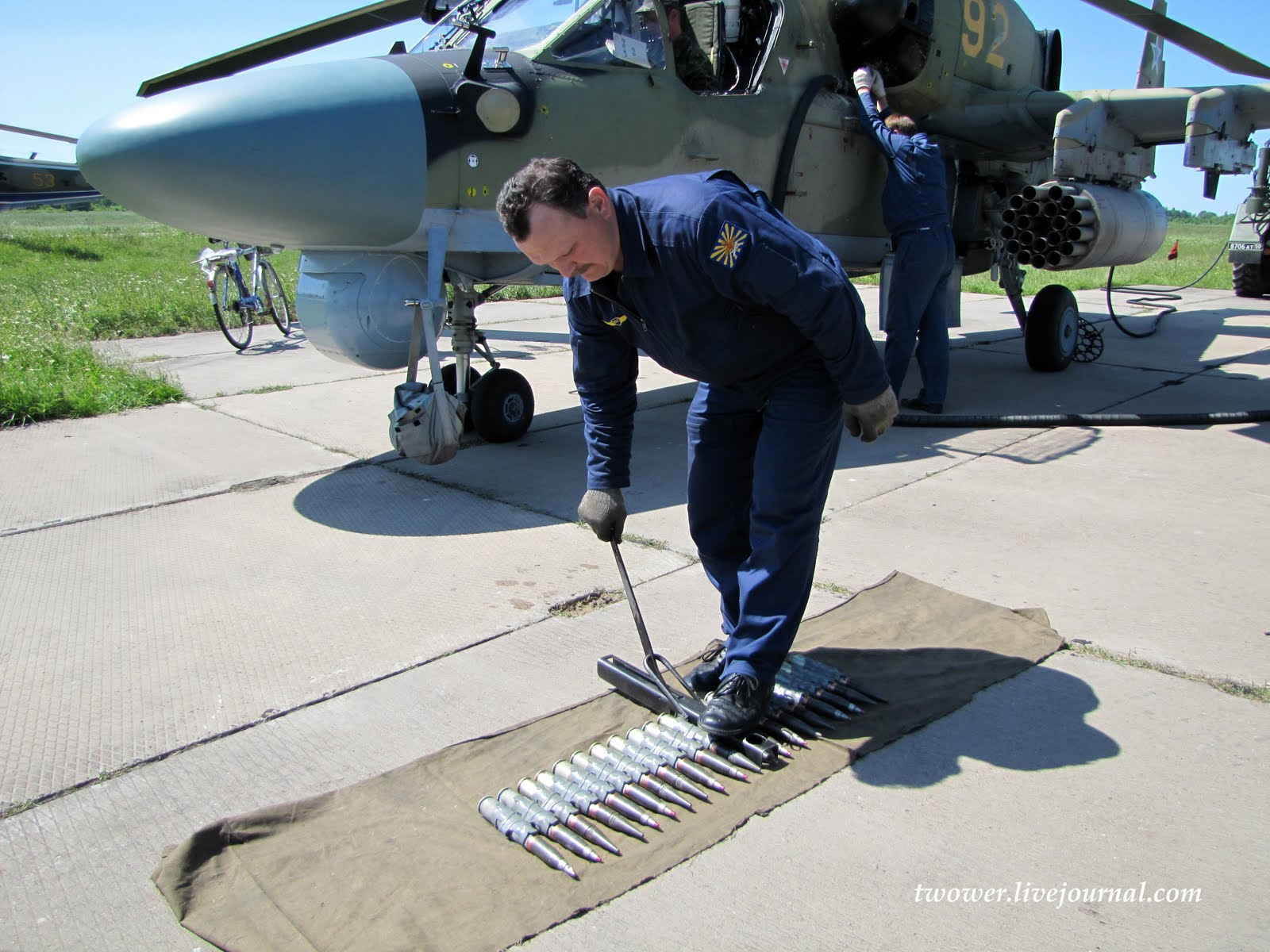

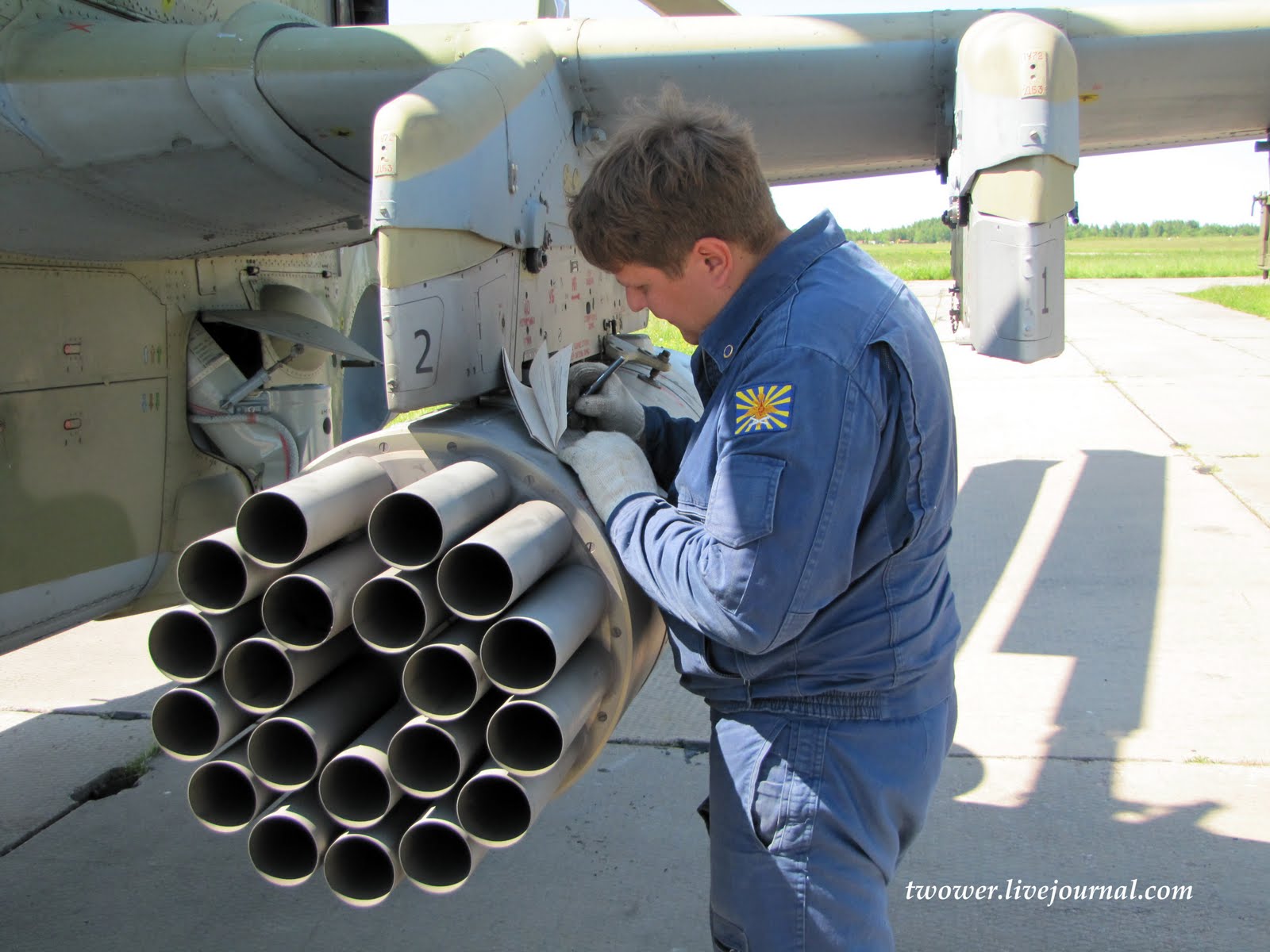

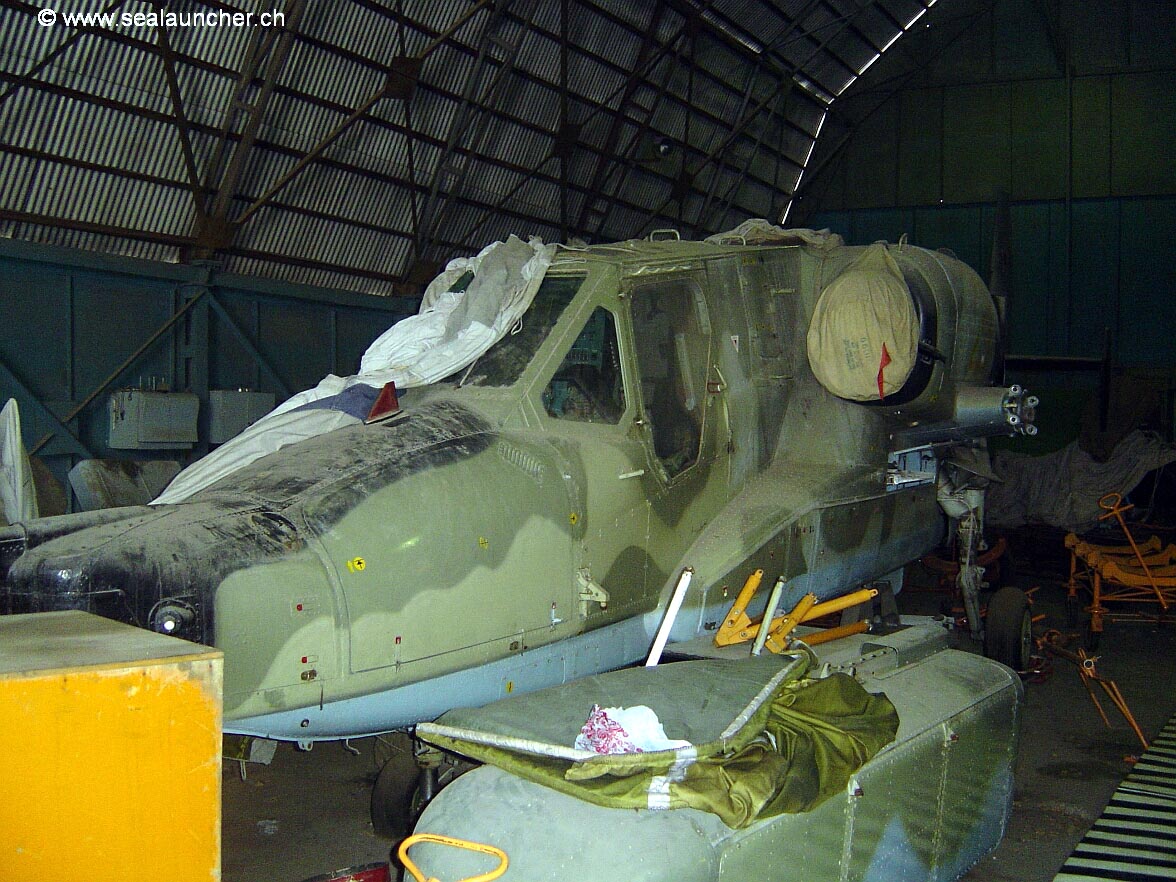

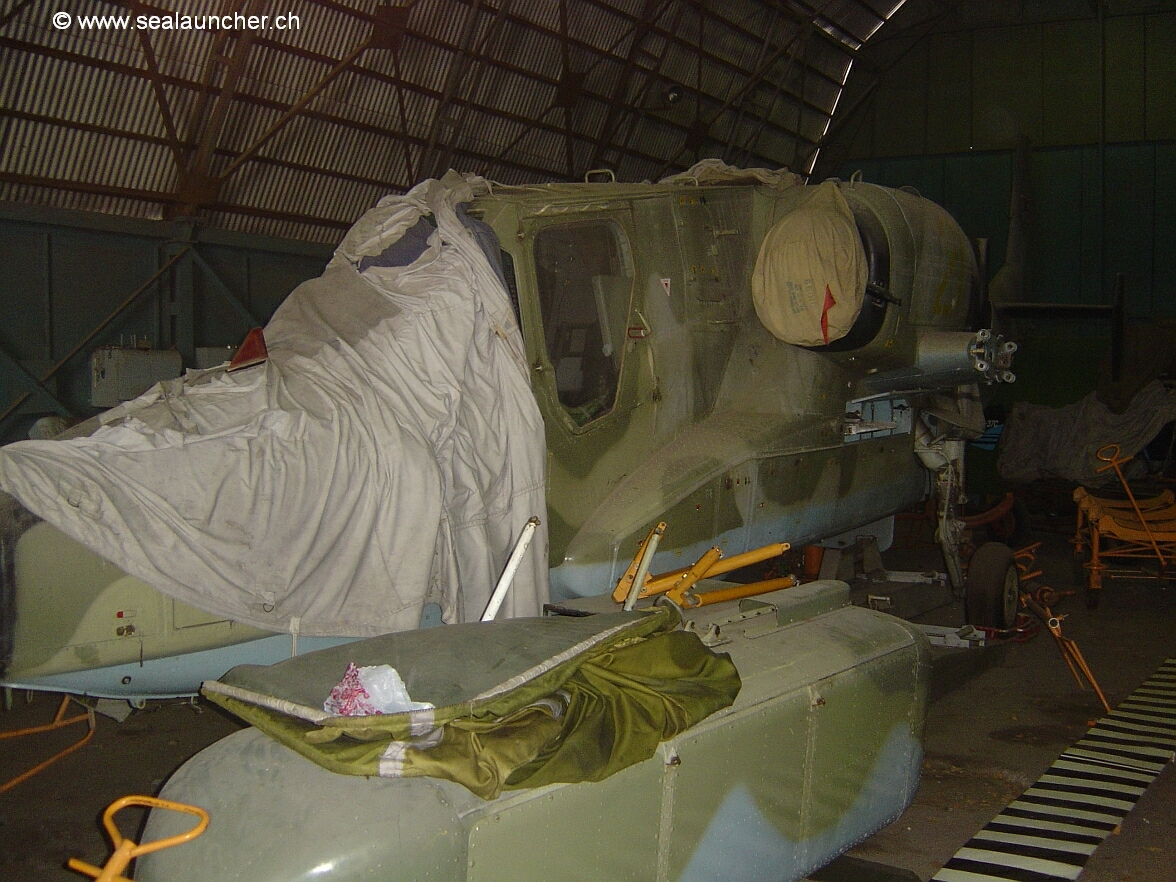

Kamov Ka-50 – Hokum – Walkaround 01

18/05/200707/09/2014

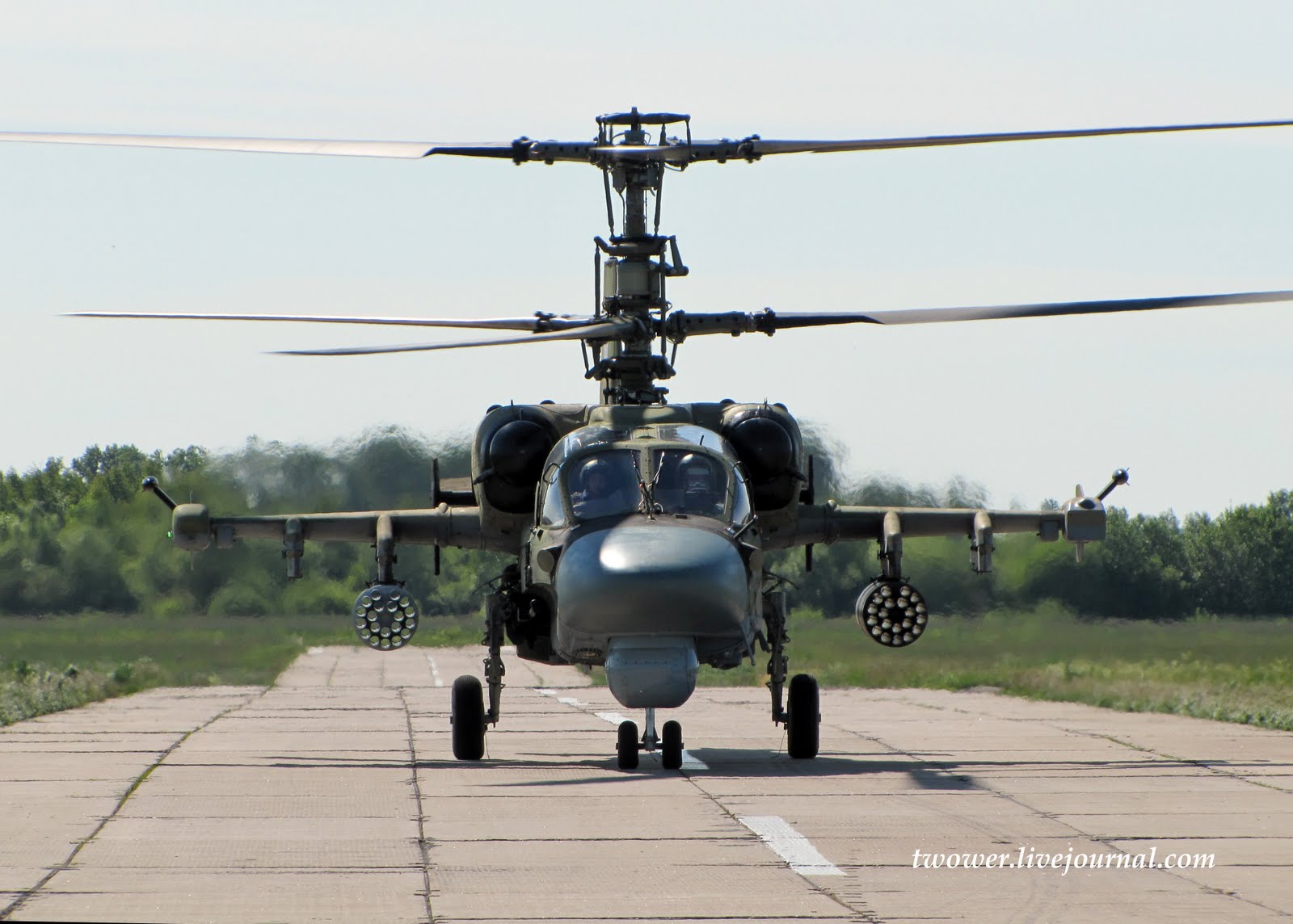

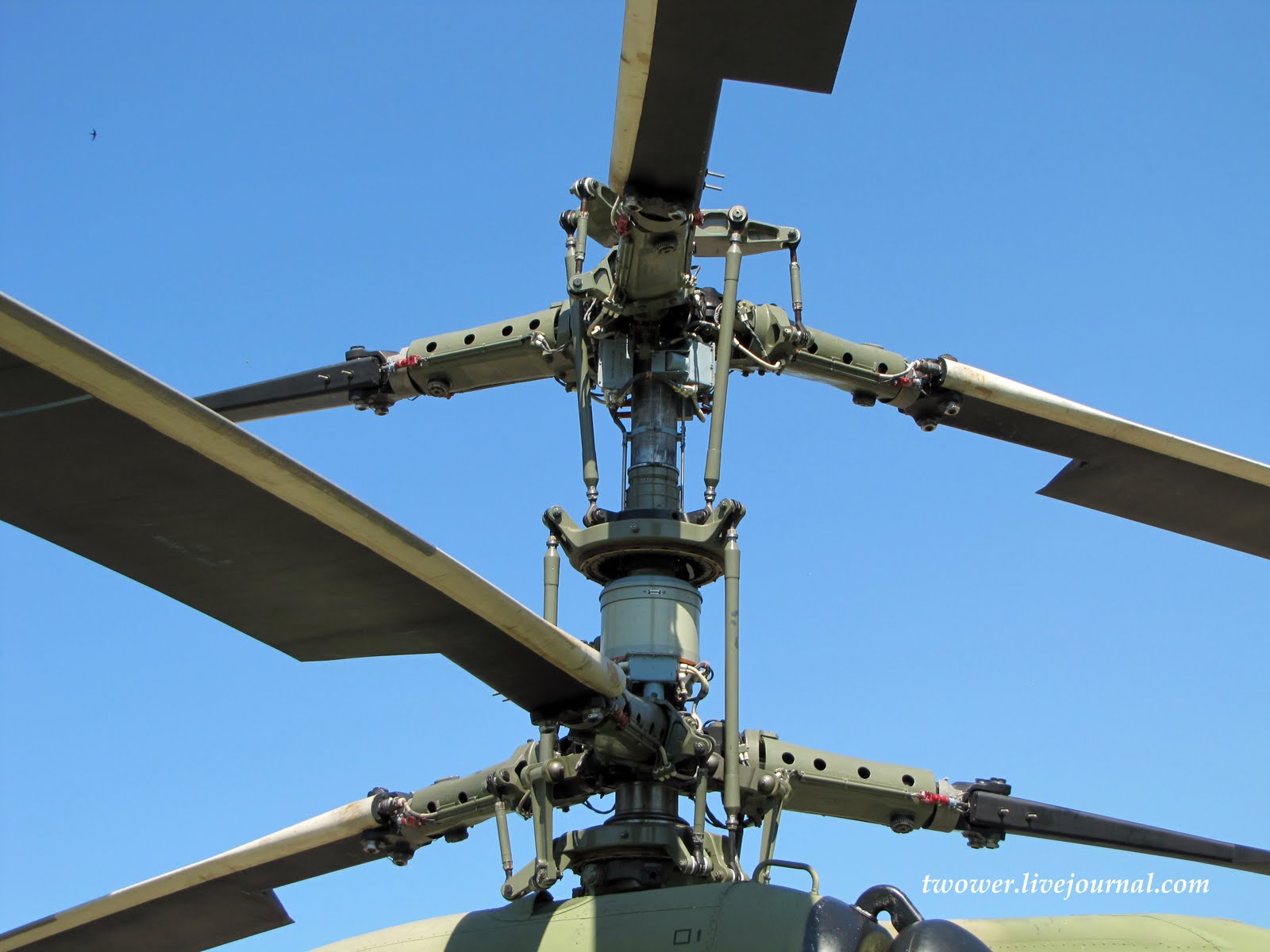

Kamov Ka-52 – Alligator – Walkaround 01

Kamov KA-52 Alligator

18/05/200707/09/2014

kaman HH-43 – In Action

18/05/200707/09/2014

Kaman HH-43 Huskie – Walkaround 01

16/05/200707/09/2014

Mi 35

16/05/2007

Mi 24 Walk Around – 01

Porta Traseira

Cabine Traseira

Cabine Dianteira

Exterior

14/05/2007

1:48 MI 24 Hind F / Mini hobby

Mini Hobby Models cod: 80311

11/05/2007

SH-3H Sea King – 1:48

Hasegawa cod: HE07201 Sea King

10/05/2007

Empoeirada galeria apresenta WESSEX

Modelo Italeri 1/72. Boa forma, pouca rebarba, detalhamento razoável. Sempre menos do que esperamos. Tempo de montagem… esta é uma incógnita, iniciei a montagem em 1999, isso mesmo. Ainda não terminei, durante anos procurei a imagem dele com o rotor dobrado, e nunca conseguia, depois de algum tempo estas imagens fervilham na internet, agora o que falta é tempo.

É o primeiro REVIEW que faço, então espero ajudar.
Várias modificações foram feitas no modelo, todas baseadas em desenho “Raio X”:

Apoio para as mãos, existem vários em todo o corpo do helicóptero. No modelo não apresenta nenhum.
Termômetro externo, em todos os helicopteros existem, em nenhum kit vem.
Rotor, o rotor original vem em posição normal, precisei refazer cada encaixe de cada asa (pá), o que esta faltandando para finalizar este kit é justamente fazer o encaixe para segurar as pás dobradas.
Aneis de ancoragem, todos os helicópteros embarcados possuem anéis, para serem literalmente ancorados ao convés do navio. também não existe isso no kit.
Apoios da porta traseira. Nos dois cantos da porta existem barras colocadas na diagonal. Que tbem não vem no kit.
Cabos do guindaste. Também não consta no original.
Entrada de ar. Esta sim foi uma obra de “presidiário”, a tela que vem impressa na forma do kit é muito boa, porém, não tão real como uma de verdade. Aí entra o trabalho. Com paciência de Jó, desgastei toda a tela impressa, deixando apenas a estrutura externa. Para fazer uma tela real usei a “camisinha” de bomba de chimarrão; que é uma espécie de filtro. Após medido e colado com cianocrilato, feitos os ajustes. Ainda precisava de um detalhe, resolvido com massa plástica aplicada bem dissolvida, aplicada com um pincel. Praticamente uma aguada de massa plástica. Deve-se notar que no centro apenas 3 pontos fixam a grade. Assim, colar toda ela na estrutura estará incorreto.
Grelha de saida de ar, atrás do rotor principal existe um grelha transversal. No kit o espaço entre as lâminas é muito pequeno, deve ser feito um leve desgaste para ficar na escala.
Grades do rotor, outro processo lento, desgastar as grades originais e substirtuir por grade em metal,; no caso não pode ser usada a camisinha de chimarrão, pois o formato e o tamanho são diferentes. Para isso usei ma peça em metal de um carro de combate na 1/35.
Antena lateral, feito com sprue, são duas duas “linhas” que devem ser colocadas.
Amortecedores do trem de pouso dianteiro. Ele érevestido com uma lona, e deve constar algumas ondulações, para dar o efeito das dobras. Para se conseguir este efeito, utilizei um cabo de aço muito fino, enrolando. Em cima disto joguei uma “aguada” de massa plástica. Em uma das fotos se observa melhor. o resultado.
Cintos de segurança em todos os assentos é de prache fazer.
Rotor trazeiro dobrado. Apos cortar o kit, deve-se fazer o interior das duas peças. Bem como as dobradiças.
Apoio dos pés, na lateral da cabine, se observar no kit, ele vem como um degrau reto, o que não ocorre no Wessex de verdade. Observa-se melhor nesta foto.
Ainda não estão prontas as correntes, mas no final ele estará ancorado ao comvés.

Em resumo, é um excelente kit. A Italeri sempre fez bons kits. Espero tem contribuído com algo, qualquer dúvida não deixe de mandar seu email para julianodetoni@gmail.com .

30/04/2007

Padrões de Pintura Conversões para CMYK

Abreviaturas

Abbreviation	Expansion	Application
ANA	U.S. Army-Navy Aircraft specification	Peacetime colors after 1939. QM and Navy specifications used for stocked camouflage colors until after 1942.
BS	British Standard 381c (1945)	RAF/FAA colors after 1945.
FS	U.S. Federal Standard 595a (rpt. 1974)	Army, Navy, Air Force, Marine, and Coast Guard colors, 1960s?-
M	USN specification	Pre-1942
MH	Methuen Handbook of Color	A hard-to-find, widely mentioned, commercial reference, published in the UK.
QM	U.S. Army Quartermaster Corp Specification 3-1	USAAC/USAAF colors, 1919-1943)
~	approximates	When used with a color specification (i.e. ~FS30279)
/	or	When used with a color specification (i.e. FS30279/30282)
?	possibly	When used with a color specification (i.e. FS30279?)
–	indicates a range of values (i.e. FS30279-30282)	When used with a color specification (i.e. FS30279/30282)
+/	darker, lighter	When used with a color specification (i.e. FS30279+, darker than FS30279)
+B/ B	more/less blue	When used with a color specification (i.e. FS30279+B)
+G/ G	more/less green	When used with a color specification (i.e. FS30279 G)
+R/ R	more/less red	When used with a color specification (i.e. FS30279+R)
	before/after	When used with dates
n/a	not applicable	When used with a color specification
C	cyan	In process-color (CMYK) color models
M	magenta	In process-color (CMYK) color models
Y	yellow	In process-color (CMYK) color models
K	black	In process-color (CMYK) color models

United Kingdom

Color	Country	MH	FS	BS	C	M	Y	K	Circa	Notas de Uso
PC10	UK	__	10118	__	58	68	92	14	1916-19	superfície superior, cimas temperados
PC12	UK	__	10117	__	0	21	35	58	1916-19	superfície superior, climas tropicais
NIVO	UK	19-24E/F2, 27F3	34159, 36152, 36165	__	0-4	0	4	69	1917-37	aviação de combate noturno, todas as superfícies
aircraft grey-green	UK	27D3	__	283	38	35	44	5	after 1940	interior de cockpits
dark earth	UK	5E/F4	30118	450	60	72	82	0	1937-60s	superfície superior
dark green	UK	30F/G2	34079	641	13	8	20	68	1937-60s	superfície superior
sky	UK	25A2	34504-	210	11	5	13	2	1940-60s	superficie inferior
light earth	UK	5C4-6	30257	__	0	20	41	28	1939-41	areas sombreadas, superfícies superiores (biplanos)
light green	UK	26-27D/E4	34172	__	15	8	20	43	1939-41	areas sombreadas, superfícies superiores (biplanos)
deep sky	UK	21E6	35177?	__	26	13	0	45	1940-45	Altas altitudes caças e bombardeiros
middle stone	UK	4D7?	30266	__	0	15	46	40	1940-60s	deserto superfície superior, with dk. earth
azure	UK	20A3?	35231	__	12	10	0	11	1940-60s	deserto superficie inferior
PRU blue	UK	23E4?	35189	636	9	3	0	37	1941-60?	reconhecimento(WW2); aviação tática, lado de baixo(1950s)
PRU mauve	UK	18E4?	27144 r?	__	66	63	36	2	1943-45	reconhecimento de baixo nível, lado debaixo
Mediterranean blue, dark	UK	21E/F6	25053?	__	23	10	0	58	1942	reconhecimento de baixo nível, Teatro Mediterrâneo
Camotint pink	UK	14/15A2	31668?	__	0	15	14	1	1939-45	reconhecimento de baixo nível
ocean grey	UK	23E3	36152/36187	__	2	0	0	59	after 1941	caça superfície superior
sea grey, dark	UK	21E3	36173	638	4	1	0	59	after 1939	fighter/strike superfície superior
sea grey, extra dark	UK	21F3	36118	640	4	2	0	68	after 1939	marinha superfície superior
sea grey, medium	UK	22D3	36270	637	4	0	0	44	after 1941	caça superficie inferior, caça-noturno surfaces
slate grey, light	UK	26E3	34159	__	47	43	50	10	1939-45	marinha superfície superior
slate grey, dark	UK	26F1	34096	__	47	50	50	20	1939-45	marinha superfície superior
sky grey	UK	M	36463	__	0	0	0	28	1939-45	marinha superficie inferior
roundel blue	UK	20E8	35056	110	81	63	47	9	1914-1937, after 1946	insignia
roundel red	UK	10C6	31105	__	30	80	77	0	1914-1937, after 1946	insignia
roundel yellow	UK	4A8	33538	__	0	43	100	0	1937-41	outlines of roundels, avião camuflado (on fuselage only, 1938-)
roundel blue, dull	UK	20F5	35044	__	10	7	0	67	1941-46	insignia
roundel red, dull	UK	8D7	30109	__	0	60	60	40	1941-46	insignia
roundel red, pale	UK	10B4	__	__	49	21	1	12	1950s-60s	antiflash insignia, nuclear strike
roundel blue, pale	UK	22A5	35488	__	46	14	0	15	1950s-60s	antiflash insignia, nuclear strike

United States

Color	Country	MH	FS	QM	M	ANA	C	M	Y	K	Circa	Usage notes
zinc-chromate	USA	1B8 / 4A8	33481?	n/a	n/a	n/a	0 – 2	99	27 – 65	43 – 47	after 1930	aluminum primer/sealer, non-cockpit areas
interior green	USA	29D7?	34258? / 34151 R	n/a	n/a	611	6	0	41	37	after 1941	Cockpit/cabin interiors.
“chrome” yellow	USA	4A8	13432	04	n/a	n/a	0	42	100	0	1924-43	USAAC flying surfaces and ID markings.
ID yellow	USA	3B8	33538	48	M	ANA	0	29	100	3	1920-45	USN flying surfaces to 1942. USAAF markings after 1943. USN trainers.
light blue	USA	MH	35109	23	n/a	22A5	36	11	0	19	1928-42	USAAC fuselages (trainers only <1934, all types after 1934)
olive drab	USA	1F7	30118	22	n/a	613	0	5	15	69	1920-39	Tactical aircraft, todas as superfícies
OD green	USA	30F6	34087	31 & 41	n/a	613	0	0	9	69	1939-53	Camouflaged superfície superior, antiglare panels
medium green	USA	28F6	34092	42	n/a	612	8	2	12	71	1939-45?	Breaking up outlines of olive-drab superfície superior.
neutral grey	USA	22E3	36173	32 & 43	n/a	603	5	2	0	58	1939-53	superficie inferior.
flight blue (synthetic haze)	USA	22C6	35190	n/a	n/a	n/a	42	21- 25	8	25	1943-44?	Photo-reconnaissance, sprayed over sky base blue
sky base blue (synthetic haze)	USA	21C8	15123+	n/a	n/a	n/a	46	20	0	40	1943-44?	Photo-reconnaissance, undercoat for flight blue
nonspecular blue-grey	USA	none	35189	n/a	485	ANA	18	6	1	50	1941-42	superfície superior, USN/USMC aircraft.
nonspecular light grey	USA	MH	36440	n/a	495	ANA	0	0	1	23	1940-42	USN/USMC aircraft, todas as superfícies 1940-41, superficie inferior 1941-42
semigloss sea blue	USA	19F8++	25042	n/a	n/a	606	22	22	0	78	1945-58	todas as superfícies, USN/USMC aircraft.
non-specular sea blue	USA	20F8	35045	n/a	n/a	607	15	9	0	71	1943-44	superfície superior, USN/USMC/USCG aircraft.
intermediate blue	USA	21D4	35164	n/a	n/a	608	18	8	0	44	1943-44	Vertical surfaces, USN/USMC/USCG aircraft.
gull grey, dark	USA	22C2	36231	n/a	n/a	621	5	2	0	32	1942-	superfície superior, Atlantic ASW aircraft, USAAF/USN.
insignia white	USA	MH	37880 / 37886	46	n/a	601	0	1	3	0	1942-85	Insignia. superficie inferior, USAAF Atlantic ASW aircraft and USN.
gull grey, light	USA	22B2	36440	n/a	n/a	620	6	2	2	20	after 1956-85	superfície superior, USN (with insignia white).
emerald green	USA	27F8	14109?	n/a	n/a	n/a	100	61	66	0	1962-66	COIN avião, superfície superior (high gloss)
dark green	USA	27F8	34079	n/a	n/a	n/a	5	0	10	70	1968-78	USAF Sudeste da Asia (SEA) esquema
olive-drab green	USA	27E8?	34102	n/a	n/a	n/a	0	1	20	56	1968-78	USAF SEA esquema
tan	USA	6C4	30219	n/a	n/a	n/a	0	19	31	33	1968-78	USAF SEA esquema
TAC grey	USA	1B1	36622	n/a	n/a	n/a	0	5	9	13	1968-78	USAF SEA esquema, undersides
engine grey	USA	20F2	16081	QM	M	ANA	6	1	0	75	1940-78?	USN helicópteros, drone controle
flag blue	USA	MH	15044	24	M	n/a	25	22	0	70	1919-39	USAAC/USN insignia
flag red	USA	12C7	11105	15	M	n/a	23	100	65	13	1919-39	USAAC/USN insignia
insignia blue	USA	19F8++	25042	n/a	n/a	605	22	22	0	78	1939-43	USAAF/USN insignia.
insignia red	USA	10C/D8	31136	45	M	618	0	100	50	34	1939-43	USAAF/USN insignia

Germany

Color	Country	MH	FS	RLM	RAL	C	M	Y	K	Circa	Usage notes
grey	Germany	27D/E2	24159–/24226-	02	—	36	23	39	0	1930s-45	primer, cockpits (before 1942-43), wheel wells; overall on training, utility, and marine types
yellow	Germany	4A/B8; 4B8	23538	04	—	1	53	95	0	1930s-45	tactical/unit/ fuel-grade markings, theater markings (Balkans and Eastern Front), marine trainers
cream	Germany	3A/B2	23618/23722	05	—	4	8	26	0	pre-1939	overall, gliders/sailplanes
white	Germany		27780	21	—	1	1	4	0	1930s-45	markings
black	Germany		27038	22	—	0	0	0	98	1930s-45	markings, night camouflage (fighters: overall before 1942, undersurfaces only, 1944-45; bombers: undersurfaces)
red	Germany	9A/B8	21302	23	—	10	99	96	0	1930s-45	tactical/unit markings, pre-1939 national markings
dark blue	Germany	21F5/6; 21E/F7	25053 (25109)	24	—	89	66	51	14	pre-1939	tactical/unit markings, prototype airframes pre-1939
light green	Germany	25D7/8	24223	25	—	75	27	70	0	1930s-45?	tactical/unit markings
brown	Germany	7/8E/F8	20091/20109	26	—	69	100	90	0	1930s-45?	miscellaneous
yellow	Germany	5B/C7	23481/23434+Y	27	—	2	36	93	0	1930s-45	theater markings
wine-red	Germany	11D7/8	20109?	28	—	54	100	80	0	1930s-45	walkways, trim tabs
medium grey	Germany	24D2	36463 (36440)	41	—	38	26	33	0	1930s-42	interiors, instrument panels, primer
dark brown	Germany	6F4/5	20045/20099	61	—	71	80	82	35	1930s-38	camouflage, upper-surface splinter with 62 and 63
green	Germany	27E/F3	34128 (greyer)	62	—	55	41	56	2	pre-1939	camouflage, upper-surface splinter with 61 and 63
light green-grey	Germany	1/2B/C2	26400/26559	63	—	12	10	17	0	pre-1939	camouflage, upper-surface splinter with 61 and 63 or overall on fighters
light blue	Germany	~21/22A2	35526/35550	64	—	7	1	4	6	pre-1939	undersurface camouflage
light blue	Germany	22A/B2?	25414/25622	65	—	11	1	7	12	1938-45	undersurface camouflage (with 70/71 superfície superior)
black-grey	Germany	21F1/2	36081+	66	—	67	55	53	50	1930-45	cockpits after 1942-3, armor plate
dark olive green	Germany	~28F7	34127/34151	67	—	14	0	46	74	1939-42?	tropical camouflage
light olive green	Germany	~28E6	34258	68	—	14	0	58	52	1939-42?	tropical camouflage
light tan	Germany	~4A3	23594	69	—	3	20	48	1	1939-42?	tropical camouflage
black-green	Germany	28B2; 28G2	24052; 14056	70	—	90	61	75	69	1938-45	upper-surface camouflage with 71 (65/22 undersurfaces), propellor blades
dark green	Germany	29/30F3	34079	71	—	87	64	91	49	1938-45	upper-surface camouflage with 70 (65/22 undersurfaces)
green	Germany	25G3; 26F3	24056; 14050	72	—	77	54	81	62	1938-45	marinha camouflage, superfície superior with 73 (65 undersurfaces)
green	Germany	25E/F3	24077; 14056-	73	—	87	64	91	59	1938-45	marinha camouflage, superfície superior with 72 (65 undersurfaces)
dark grey-green	Germany	21E/F3; 26F2	36081 +G	74	—	66	44	67	64	1942-45	fighter camouflage, superfície superior with 75 (76 undersurfaces)
grey-violet	Germany	23D2/3; 22F2	26118; 26152/26173	75	—	15	5	0	60	1942-45	fighter camouflage, superfície superior with 74 (day) or 76 (night) and 76 undersurfaces
light blue	Germany	~24A2	25526	76	—	11	1	8	14	1942-45	fighter camouflage, undersurfaces (with 74/75 or 81/82 superfície superior), overall (high-altitude and night)
light grey	Germany	30C1/2	26493	77	—	0	1	7	10	1942-45	lettering, toned-down national markings (with 22)
sky blue	Germany	23B4	35352	78	—	12	6	9	17	1942-45	tropical camouflage, undersurfaces (with 79/80 superfície superior)
sand yellow	Germany	4/5D6, 6/7C/D4	20219 (30252)	79	—	0	40	64	40	1942-45	tropical camouflage, superfície superior with or without 80 (78 undersurfaces)
olive green	Germany	4F8, 29F6	34096+	80	—	0	8	98	90	1942-45	tropical camouflage, superfície superior (with 79)
brown-violet	Germany	6E4/5; 5F6/7	30099/30118	81	—	64	78	83	18	1944-45	fighter camouflage, superfície superior (with 82)
dark green	Germany	27/28E8; 3/4F3?	30496*/34102	82	—	67	45	88	67	1944-45	fighter camouflage, superfície superior (with 81)
light green	Germany	~26E/F	34128*/34138	83	—	82	55	87	24	1944-45	fighter camouflage with 81
yellow green	Germany	~26D4	34227	99	—	44	23	64	14	1943?-45	primer, fasteners
yellow-olive	Germany	—	34087(24064)	—	6014	0	2	5	80	1960s-present	upper-surface camouflage
basalt-grey, powder-grey	Germany	—	26152	—	7012	5	2	0	65	1960s-present	upper-surface camouflage
silver-grey	Germany	—	36375	—	7001	5	0	0	26	1960s-present	superficie inferior of avião camuflado

France

Note: sources indicate that French colors might
have a number of values, depending on the degree of fading and the
batch the paint came from. This has been indicated in the color chips.

Color	Country	MH	FS	C	M	Y	K	Circa	Usage notes
terre de sienne	France	3F4 (fades to 22E8)	24087 (fades to 30118)	0 (0)	5 (9)	14 (23)	68 (52)	1918-35	a khaki-brown akin to PC10: all fabric surfaces
vert protective	France	25/26E/F7	14108	13	0	5	67	1930-38	transparent: interiors, primer
vert tableau	France	24/25F6	24058	11	0	1	75	1930-38	opaque: topcoat, todas as superfícies; exterior metal primer
gris bleu fonce	France	21E3 (faded to 23E4)	26118 (faded to 36176)	15 (12)	8 (8)	0 (0)	53 (46)	1938-44	superfície superior, segmented camouflage
kaki	France	4F4 (faded to 3F4)	24091 (faded to 24087)	0 (0)	5 (4)	15 (12)	78 (67)	1938-44	superfície superior, segmented camouflage
brun (chocolat)	France	8F4-7F5 (faded to 6F5)	20099-20059 (faded to 20108)	0 (0)	7 (9)	10 (11)	82 (74)	1938-44	superfície superior, segmented camouflage
brun fonce	France	6F5-6E8	20108-20117	0	22	28	66	1938-44	superfície superior, segmented camouflage
vert fonce	France	30F/G2, 30F4	24079, 24096	0, 0	0, 2	2, 5	73, 73	1938-44	superfície superior, segmented camouflage
ombre calcin‚e	France	5E/F4, 7E5	20118, 20111	0/0, 0	5/11, 18	9/23, 24	76/51, 58	1938-44	superfície superior, segmented camouflage
gris bleu clair	France	24D3-23D3	25189-25237	11	7	0	34	1938-44	superficie inferior, cockpits
noir	France	—	27056	0	0	0	90	1935-45	insignia, superficie inferior
bleu	France	22E8	15090/25090	49	26	0	51	1935-45	insignia
blanc	France	—	27780	0	2	1	0	1935-45	insignia
rouge	France	11C8	21106	0	62	58	32	1935-45	insignia
jaunce	France	4/5A8	23538	0/0	42/58	98/99	0/0	1938-44	markings

Italy

Color	Country	MH	FS	—	C	M	Y	K	Circa	Usage notes
giallo mimetico 3	Italy	5C7	33434	—	0	14	42	24	1930s-1941	camouflage, superfície superior (in mottled and segmented esquemas)
grigio azzurro chiaro 1	Italy	28D2	36307	—	1	0	2	45	1938-1945?	camouflage, undersides of flying surfaces
marrone mimetico 53193	Italy	7E5	30140	—	0	11	15	58	1930s-1941	camouflage, superfície superior (in mottled and segmented esquemas)
nocciola chiaro 4	Italy	6D4	30219	—	0	7	14	52	1941-1945?	segmented camouflage, superfície superior
verde anticorrosione	Italy	28D4	34558	—	8	0	10	18	1930s?-1945?	interiors, primer
verde mimetico 2	Italy	27F4	34092	—	5	0	1	71	1930s-1941	camouflage, superfície superior (in mottled and segmented esquemas)
verde mimetico 3	Italy	29F8	34102	—	3	0	7	68	1930s-1941	camouflage, superfície superior (in mottled and segmented esquemas)
verde mimetico 53192	Italy	28D5	34227	—	11	0	11	48	1930s-1941	camouflage, superfície superior (in mottled and segmented esquemas)
verde oliva scuro 2	Italy	28F3	34052	—	1	0	2	76	1930s-1941	camouflage, superfície superior (overall and segmented esquemas)

Poland

Color	Country	MH	FS	Pol. Ref.	C	M	Y	K	Circa	Usage notes
khaki	Poland	—	30108	—	0	7	9	71	1922?-1939	camouflage, superfície superior (overall and in segmented esquemas)
grey-blue	Poland	—	35526	—	12	4	0	23	1939	camouflage, undersides of flying surfaces
ochre	Poland	—	33245	—	0	9	30	30	1939	segmented camouflage, superfície superior
light olive	Poland	—	34151	—	0	0	6	64	1939	segmented camouflage, superfície superior
dark olive	Poland	—	34097	—	4	0	10	82	1939	segmented camouflage, superfície superior

Sweden

Color	Country	MH	FS	Swedish Ref. #	C	M	Y	K	Circa	Usage notes
dark green	Sweden	30F/G2	34079/34086/34096	—	13	8	20	68	1940-60s	all superfície superior (all types 1940-46, attack aircraft and transports to 1960s)
dark olive green	Sweden	26F3	34086	325M	3	0	3	67	1960s-1990s	superfície superior: segmented camouflage (fighters), splinter camouflage (attack aircraft, helicopters, transports)
blue-grey	Sweden	23F2	26329	058M	12	7	0	33	1940s-1990s	superficie inferior of green- and splinter-avião camuflado, superfície superior of grey-camouflaged fighters
